摘 要：傳統的大型系統以單片機MCU、ARM 或PLD為核心控制芯片，以FPGA為核心的顯示屏控制系統設計實現起來比較復雜，并且需要以高性能的FPGA芯片作為基礎，而以微處理器為核心的LED顯示屏控制系統不夠靈活，在改變幕顯示尺寸時，需要大幅修改系統設計，PLD雖在處理速度上有較大提高且能很好地控制多模塊顯示，但其在時序電路描述方面明顯不如FPGA.提出了基于FPGA與單片機MCU的大型LED顯示屏系統設計方案，該系統中FPGA為主控制單元，單片機為掃描控制單元，該方案簡化電路，提高系統的靈活性和可靠性。實踐仿真結果表明：系統顯示內容較多，能較好地支持彩色顯示，降低了功耗，實現了現場實時控制顯示。
隨著平板顯示技術的不斷更新，大型LED顯示系統利用構成的點陣模塊或像素單元組成大面積顯示屏，主要顯示字符、圖像等信息，具有低功耗、低成本、高亮度、長壽命、寬視角等優點。近年來廣泛應用在證券交易所、車站機場、體育場館、道路交通、廣告媒體等場所。
通常用單一單片機作為主控器件控制和協調大屏幕顯示。由多片單片機構成的多處理器系統，其中一片作為主CPU,其他作為子CPU共同控制大屏幕的顯示，該系統可以減輕主CPU 的負擔，提高了LED點陣的刷新頻率。但單片機的驅動頻率有限，無法驅動等分辨率LED屏幕，尤其是對于多灰度級彩色大屏幕，數據送到顯示屏之前要進行灰度調制重現圖像的色彩，對數據的處理速度要求更高，單片機控制在速度上無法滿足上述要求。因此該方案主要應用于實時性要求不高的場合，主要進行一些文字、圖片等靜態異步顯示的控制。視頻圖像信號頻率高、數據量大，要求實時處理，采用FPGA/CPLD設計控制電路，其中的同步控制、主從控制、讀寫控制和灰度調制等大量電路進行了集成，簡化系統結構，便于調試且系統結構緊湊，工作可靠。與單片機控制電路相比，電路結構明顯簡潔，電路的面積減小，可靠性增強，調試也更為簡單，由于FPGA/CPLD可以并行處理多個進程，比起單片機對任務的順序處理效率更高，點陣的刷新頻率也隨之提高。
對實時性要求較高、數據量較大的場合下，寧波減肥可編程邏輯器件是首選的核心數據處理器。本系統考慮對于傳輸視頻數據大小和驅動LED大屏幕刷新頻率的要求，LED發送卡、接收卡均采用FPGA作為核心處理器，筆者選擇Xilinx公司基于90nm工藝制造的XC3S250E-FTG256,內有25萬邏輯門，最高頻率可以達到600MHz,完全可以滿足系統速度的要求在系統中作為掃描控制單元，同時以MCU芯片為主控制單元。采用該方案可以有效簡化顯示屏的電路結構，從而提高了整個控制系統的靈活性和可靠性。
1 系統的組成和工作原理
該系統采用89C51單片機和SDRAM 組成控制中心，由基于Xilinx公司的FPGA的90nm工藝制造的XC3S250E-FTG256和RAM 組成掃描控制模塊，以FLASH作為存儲器模塊，采用以太網傳輸數據，組成LED屏的控制系統。系統結構如圖1所示。其工作原理為：主機通過TFTP協議將圖片傳輸給系統以太網接口模塊，以太網接口模塊解析協議，接收圖片數據，然后將數據傳輸給MCU,MCU 將接收到的數據寫入存儲模塊NAND FLASH.在顯示時，MCU讀取FLASH 中的數據，通過SPI接口將數據傳輸給FPGA掃描控制模塊，經掃描控制模塊處理后傳輸到LED屏幕上顯示。
圖1 基于FPGA和MCU的LED顯示屏控制系統框圖
2 硬件系統設計
2.1存儲器電路設計
本系統中需要用2片RAM 芯片作為緩存來存儲視頻數據，并以乒乓方式進行快速讀寫操作。目前主要有動態存儲器（DRAM）和靜態存儲器（SRAM），SRAM 的讀寫時間短，靜態功耗比較低，總線利用率高，它不需要刷新電路就能保存內部存儲的數據，但是它的集成度較低，相同的容量占用體積大，價格較高，主要用于性能要求較高的領域。
DRAM 只能將數據保持很短的時間，它使用電容存儲，必須經常刷新電路來保存數據，它的讀寫過程比較復雜，時間較長，動態功耗較大，總線利用率比較低。不過DRAM 的存儲容量大，價格便宜，被大量用在服務器和電腦中。由于DRAM 讀寫過程比較復雜，本系統要求存儲器有快速的讀寫響應，所以設計中選用SRAM 作為存儲器。本系統所用的LED屏大小為512×64,每個像素數據（RGB）占用24bit,則一場畫面的數據量為512×64×24=768kbits.本設計選用ISSI公司的IS61LV25616芯片來存儲視頻數據。SAA7111輸出16bit視頻信號，16位數據線正好方便存儲數據。它的容量為256×1 024×16bit,足夠存儲一場視頻數據，并有留有充足的容量供系統以后的升級。SRAM 的電路設計如圖2所示。

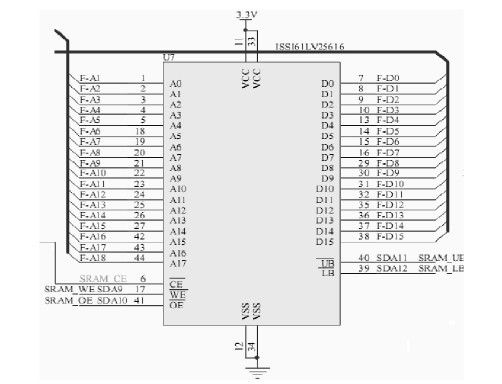

圖2 SRAM 電路
2.2 FPGA的硬件設計
FPGA的硬件設計如圖3所示。FPGA 需要提供大量的I/O引腳和高速的顯示控制信號，所選用的基于Xilinx公司的FPGA 的90nm 工藝制造的XC3S250E-FTG256可以滿足設計的要求。

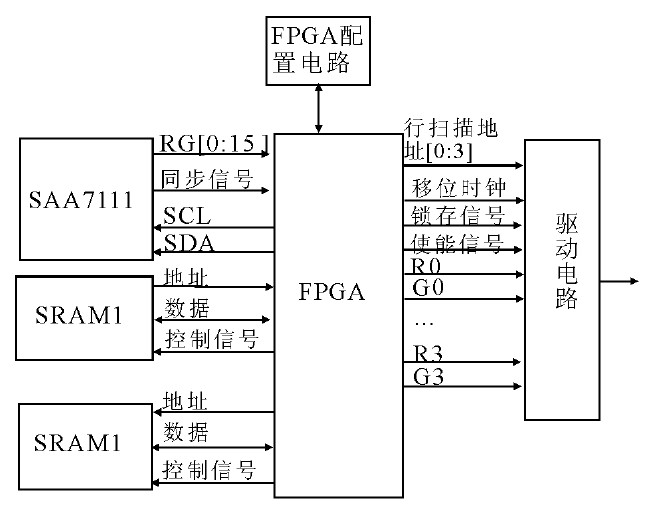

圖3 FPGA的硬件結構
2.3驅動電路
FPGA采用的電壓是3.3V,而LED屏體顯示電路的電壓是5V的TTL邏輯電平，因此需要進行電平轉換的電路。這個電路由74HC245構成，工作電壓為5V,74HC245采用CMOS工藝，是一種三態輸出、8組總線收發器，其輸入電平兼容3.3V系統，使用外接的5V電源將輸出電平提升到5V,同時為各種控制和數據信號提供驅動能力。74HC245的電路如圖4所示。其中：OE為輸出控制引腳，低電平為有效；DIR引腳用于控制轉換方向，接高電平時表示從A向B轉換，A0~A7用于輸入數據信號，B0~B7用于輸出轉換后的數據信號。
[1]

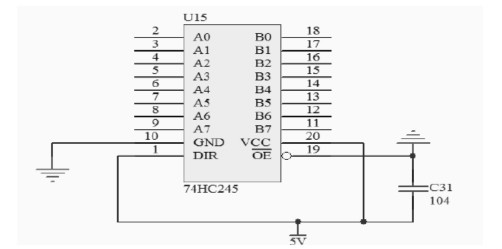

圖4 74HC245驅動電路
2.4顯示板的驅動電路
LED顯示板的面積很大，它的正面由LED 顯示塊級聯而成，背面是驅動電路。由于LED的驅動電流相對較大，驅動電路應盡量和LED點陣模塊靠近。因此行列驅動器一般都安裝在屏體的背面。LED顯示板的驅動電路中采用了74HC595芯片，是硅結構的CMOS器件，兼容低電壓TTL電路，具有8位串入并出的移位、并行鎖存和三態輸出功能。移位寄存器和鎖存器使用獨立的時鐘，數據SDATA 在SCLK的上升沿輸入移位寄存器，在LT的上升沿進入的鎖存器中去。當使能信號OE為低電平時，鎖存器的數據輸出到LED.74HC595芯片可以解決數據顯示和數據串行傳輸在時間上的沖突問題，在顯示1行各列數據的同時，可以準備下1列的LED數據。以1/16行掃描為例，LED顯示板的驅動電路如圖5所示。
CLK是移位寄存器時鐘，每個脈沖將引起1位數據移入74HC595中，當1行的數據全部移完后，鎖存信號LT控制數據從74HC595的寄存器移入鎖存器。A、B、C、D是行掃描信號，其中A是最低位，通過4/16譯碼器控制LED屏的行掃描。OE是消影信號，它可以選擇控制行信號或列信號，用于LED點陣是否能被點亮和控制整屏的亮度。如果OE控制列信號，它接74HC595芯片的OE端，因為只有當OE為低電平時74HC595的輸出才有效，否則輸出三態。如果OE控制行信號，它接到4/16譯碼器的使能端，低電平時行掃描不起作用。

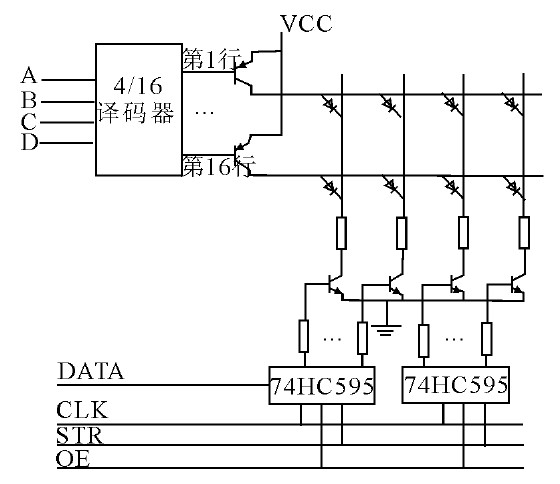

圖5 LED顯示板的驅動電路
3 系統軟件設計
整個系統的軟件包括2部分：上位機應用軟件和嵌入制單元軟件。上位機軟件編輯在LED顯示屏上顯示的數息，并實現與下位機的通信；嵌入式控制單元軟件實現了接收和存儲、數據輸出和圖像顯示方式變換，從而實現LED屏的控制。
3.1上位機應用軟件
上位機應用軟件用Visual C++編寫，主要實現顯示的編輯與通訊的功能。該軟件運行于WindowsXP環境中，方便用戶使用。完成的功能有：（1）對顯示信息進行編輯、修改功能，也可以直接調用Windows中的256色畫圖文件（*.bmp）；（2）在上位機上對顯示的內容進行預覽，以保證有較好的顯示效果；（3）依照上位機與I2C接口模塊的協議，將信息傳輸給系統以I2C接口模塊，從而實現顯示數據的更新。
3.2嵌入式控制單元的軟件
嵌入式控制單元的軟件實現以下3大功能：數據接收和存儲、數據輸出和圖像顯示方式變換。（1）依照顯示屏與上位機之間的通訊協議，與上位機進行通訊，接收顯示數據，存入Flash存儲器。（2）將待顯示的數據從Flash存儲器中取出，對數據進行處理，實現上移、下移、左移、右移等豐富多彩的圖像顯示效果。（3）通過SPI接口將數據傳輸給掃描控制模塊，FPGA通過串并轉換等將數據轉換成適合LED屏驅動電路格式的數據，然后傳到LED屏幕上顯示出來，仿真如圖6,7所示。

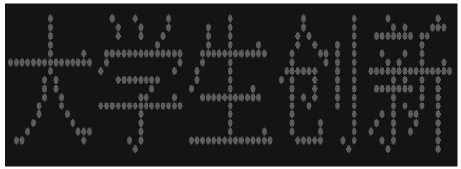

圖6 軟件模擬顯示效果

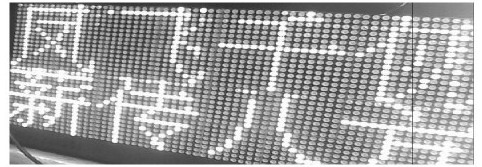

圖7 LED顯示屏實際顯示效果
4 結語
與傳統的基于單片機的LED屏控制系統相比較，該系統在不增加系統成本的情況下，可支持256灰度級的全彩圖文信息的顯示，可以播放全彩動畫；可存儲較大容量的數據（64MB）；通過I2C接口快速傳輸數據，為顯示區域較大、顯示內容切換頻繁的大屏幕LED顯示控制系統提供良好的解決方案。
