襯氟閥、襯膠閥作用
襯氟閥、襯膠閥是對閥體內介質所能達到的地方全部采用襯里工藝,內襯材料一般采用FEP(F46)和PCTFE(F3)等氟塑料,可以適用于各種濃度的硫酸、鹽酸、氫氟酸、王水和各種有機酸、強酸、強氧化劑及其它腐蝕性介質等管路,不各種不銹鋼材質的閥門具有經濟性,但襯氟閥門受溫度的局限比較大(只適用于攝氏-50℃~150℃之間的介質),能夠制作內襯氟塑料的閥門有:襯氟蝶閥、襯氟球閥、襯氟截止閥、襯氟隔膜閥、襯氟閘閥、襯氟旋塞閥、襯氟止回閥、襯氟視盅等。
襯氟閥、襯膠閥是對閥體內介質所能達到的地方全部采用襯里工藝,內襯材料一般采用FEP(F46)和PCTFE(F3)等氟塑料,可以適用于各種濃度的硫酸、鹽酸、氫氟酸、王水和各種有機酸、強酸、強氧化劑及其它腐蝕性介質等管路,不各種不銹鋼材質的閥門具有經濟性,但襯氟閥門受溫度的局限比較大(只適用于攝氏-50℃~150℃之間的介質),能夠制作內襯氟塑料的閥門有:襯氟蝶閥、襯氟球閥、襯氟截止閥、襯氟隔膜閥、襯氟閘閥、襯氟旋塞閥、襯氟止回閥、襯氟視盅等。
常閉式氣動襯膠隔膜閥采用橡膠或塑料等軟質密封制作的隔膜,密封性較好。由于隔膜為易損件,應視介質特征而定期調換。
隔膜閥的特點如下:

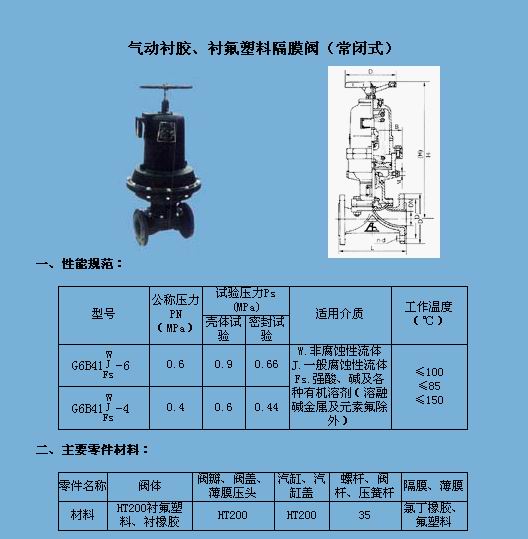

最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開,使位于隔膜上方的閥桿、閥瓣等零件不受介質腐化,省往了填料密封結構,且不會產生介質外漏。1、采用橡膠或塑料等軟質密封制作的隔膜,密封性較好。由于隔膜為易損件,應視介質特征而定期調換。 2、受隔膜材料限制,隔膜閥實用于低壓和溫度相對不高的場合。 3、隔膜閥按結構情勢可分為:屋式隔膜閥、直流式隔膜閥、截止式隔膜閥、直通式隔膜閥、閘板式隔膜閥和直角式隔膜閥六種;連接情勢通常為法蘭連接;按驅動方法可分為手動、電動和睦動三種,其中氣動驅動又分為常開式、常閉式和往復式三種。氣動襯膠隔膜閥 (常閉式)性能規范
型號
|
公稱壓力PN(MPa)
|
實驗壓力Ps(MPa)
|
實用介質
|
工作溫度(℃)
|
|
殼體實驗
|
密封實驗
|
||||
EG6B41wJ-6
|
0.6
|
0.9
|
0.66
|
W.非腐化性流體J.一般腐化性流體Fs.強酸、堿及各種有機溶劑(溶融堿金屬及元素氟除外) |
≤100 |
EG6B41wJ-10
|
0.4
|
0.6
|
0.44
|
||
EG6B41wJ-16
|
1.6
|
2.4
|
1.76
|
零件名稱
閥體 閥瓣、閥蓋、薄膜壓頭 汽缸、汽缸蓋 螺桿、閥桿、壓簧桿 隔膜、薄膜
材料 HT200襯氟塑料、襯橡膠 HT200 HT200 35 氯丁橡膠、氟塑料

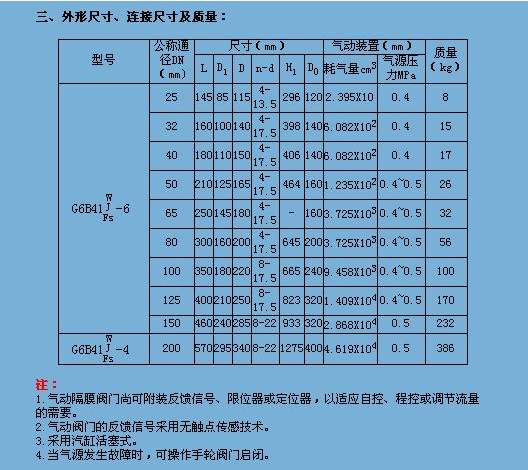

氣動襯膠、襯氟塑料隔膜閥(常閉式)的外形尺寸和連接尺寸,請接洽我們索取。
