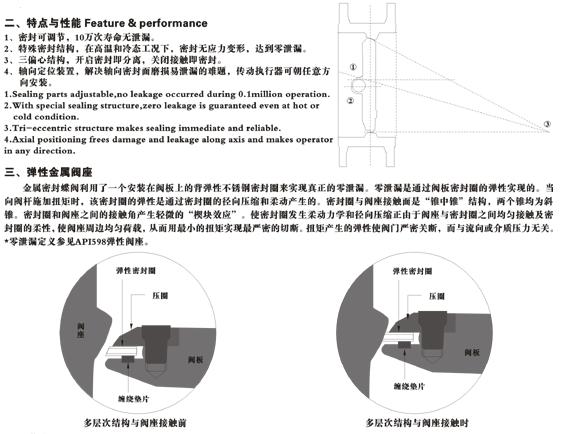

三偏心結構闡明

　　一般的蝶閥為單偏心或雙偏心結構，雙偏心結構是在設計時將軸偏離密封面中心線，形成第一個偏心；軸微偏心離管路中心線，形成第二個偏心。偏心的目標在開使閥體板開至大約20°之后，閥座與密封圈之間脫離，從面減少磨擦。
三偏心金屬密封蝶閥(偏心法蘭式蝶閥)在原有基礎上增加了一個奇特的偏心（第三個偏心-斜錐），不僅利用了原有的凸輪效應，而且完整打消了90°行程中閥座與密封圈之間的磨擦。
第1個偏心:軸微偏離管路及閥門中心線，這兩個偏心的目標是在閥門開關行程中，贍養閥座與密封圈軸之間的磨擦。
第2個偏心:軸偏離密封面中心線
第3個偏心:從幾何外形上使得閥座與密封圈在閥門全部開關行程中完整脫離。這一奇特的偏心組合，既利用了輪效應，又完整打消了磨擦，打消了磨損泄漏的艱苦。
　　 三偏心金屬密封蝶閥優化了閥座與密封圈子之間的接觸特點。盡大多數閘閥接觸為3°~6°，在此范疇為鎖定錐度范疇，會產生很高的密封扭矩和開啟扭矩。
　　 三偏心金屬密封蝶閥密封面的接觸角大于鎖定錐度范疇，從幾何外形上排隊了卡逝世的可能，從而確保閥門開關所需扭矩在閥門全部應用年限內不會產生很大的變更。

偏心法蘭式蝶閥的外形尺寸和連接尺寸，請接洽我們索取。
