球閥作用
球閥是用帶有圓形通道的球體作啟閉件,球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體,繞垂直于通道的軸線旋轉,從而達到啟閉通道的目的。球閥主要用于截斷或接通管道和設備介質,球閥也可用于流體的調節與控制,V型球閥能夠進行比較精確的流量調節與控制,而三通型球閥則用于分配介質和改變介質的流向。球閥流體阻力小,結構簡單,體積小,重量輕,緊密可靠,操作維修方便,不會引起閥門密封面的侵蝕,適用范圍廣。
球閥是用帶有圓形通道的球體作啟閉件,球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體,繞垂直于通道的軸線旋轉,從而達到啟閉通道的目的。球閥主要用于截斷或接通管道和設備介質,球閥也可用于流體的調節與控制,V型球閥能夠進行比較精確的流量調節與控制,而三通型球閥則用于分配介質和改變介質的流向。球閥流體阻力小,結構簡單,體積小,重量輕,緊密可靠,操作維修方便,不會引起閥門密封面的侵蝕,適用范圍廣。
型號
Q44型(L型)

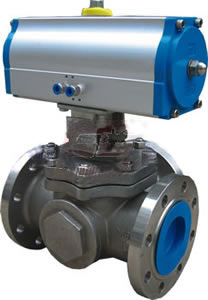

Q45型(T型)氣動三通球閥
氣動三通球閥產品用處和特點
1、結構緊湊、啟閉敏捷、流道暢通、流體阻力小。
2、密封性能好:利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用:任一通口可用作進口而無泄漏,三通既可制成L型通口,也可制成T型通口。
4,維修方便:在系統卸壓后,無需拆下全部閥體就可進行檢查和維修。
5、泛實用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混雜流體。
三通球閥介質流向原理

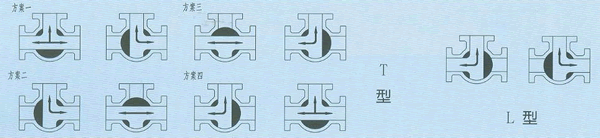

氣動三通球閥分L型和T型,介質流通方向見下圖。L型三通球閥實用于介質流向的切換,能使相互垂直的兩個通道連通:T型三通球閥實用于介質的分流、合流或流向切換,T型孔道可以使三個通道互相連通或使其中兩個通道連通,三通球閥一般采用兩個閥座結構,亦可根據用戶請求采用四閥座結構。
履行尺度
1、設計和制作:GB/T12237-1989; APl608。
2、檢驗和實驗:GB/T13927-1992; APl 598。
3、法蘭連接:JB/T79]一2-1994; ASME/ANSI B165。
4、結構長度:JD-2002
性能規范
|
|
重要零件材料
閥體\閥蓋 |
GB |
WCB |
ZGlCrl8Ni9Ti |
ZGOCfl8Nil2M02Ti |
|||
ASTM |
WCB |
CF8 |
CF8M |
||||
球體 |
GB |
2Cfl3 |
1Cfl8Ni9Ti |
0Cfl8Ni12M02Ti |
|||
ASTM |
420 |
304 |
316 |
||||
閥桿
|
GB |
2Crl3 |
1Crl8Ni9Ti |
0Crl8Ni12M02Ti |
|||
ASTM |
420 |
304 |
316 |
||||
閥座\密封面 |
GB |
聚四氟乙烯 |
對位聚苯 |
聚四氟乙烯 |
對位聚苯 |
聚四氟乙烯 |
對位聚苯 |
ASTM |
聚四氟乙烯 |
對位聚苯 |
聚四氟乙烯 |
對位聚苯 |
聚四氟乙烯 |
對位聚苯 |
|
填料
|
GB |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
ASTM |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
|
螺栓 |
GB |
35 |
0Crl8Ni9 |
0Crl8Ni9 |
|||
ASTM |
A193B7 |
A320-B8 |
A320-B8 |
||||
螺母 |
GB |
45 |
0Cfl8Ni9 |
0Crl8Ni9 |
|||
ASTM |
A1942H |
A194-8 |
A194-8 |

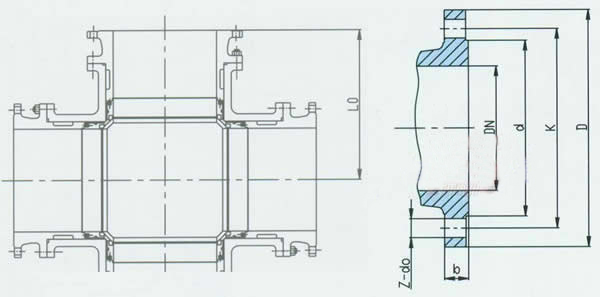

氣動三通球閥的外形尺寸和連接尺寸,請接洽我們索取。
