閘閥簡介
閘閥是一種常見的截斷閥,主要用來接通或截斷管路中的介質。閘閥的閘板具有兩面密封,運動方向與介質流向垂直,閘閥大多是通過外力強制壓向閥座,以達到密封要求。閘閥應用按內部結構可分為:楔式單閘板式、彈性閘板式、雙閘板式、平行閘板式。也可分為:明桿閘閥和暗桿閘閥。常用于常開、常閉場合,具備流阻小、適用范圍廣、不受介質流向限制、適合制成大口徑的閥門等優點;也有密封面磨損后不宜修理、外形尺寸高,開閉時間長、不適用調節介質流量等缺點。
閘閥是一種常見的截斷閥,主要用來接通或截斷管路中的介質。閘閥的閘板具有兩面密封,運動方向與介質流向垂直,閘閥大多是通過外力強制壓向閥座,以達到密封要求。閘閥應用按內部結構可分為:楔式單閘板式、彈性閘板式、雙閘板式、平行閘板式。也可分為:明桿閘閥和暗桿閘閥。常用于常開、常閉場合,具備流阻小、適用范圍廣、不受介質流向限制、適合制成大口徑的閥門等優點;也有密封面磨損后不宜修理、外形尺寸高,開閉時間長、不適用調節介質流量等缺點。
◆產品用途
水封閘閥適用于石油、化工、火力電站等各種工況的管路上,切斷或接通管路介質。通過選用 不同的材質適用介質為:水、油品、蒸汽、弱酸堿溶液。操作方式有:手動、齒輪傳動、電動、氣動等。該閘閥結構簡單,操作方便,性能好,使用壽命長。
◆主要零部件材料
公稱壓力(MPa) |
||||||
殼體強度試驗 |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
密封試驗 |
1.5 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
上密封試驗 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
氣密封試驗 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
適用范圍 |
||||||
產品類型 |
適用溫度(℃) |
適用介質 |
||||
碳鋼型 |
≤425 |
水、蒸汽、油品、非腐蝕性氣體 |
||||
合金型 |
≤540 |

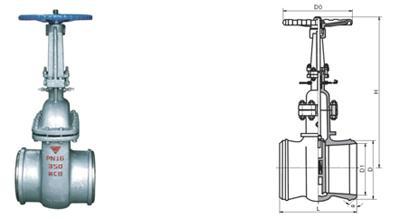

水封閘閥的外形尺寸和連接尺寸,請聯系我們索取。
