據Communications with Santek公司針對全球固態照明LED市場公布的調研數據，2010年，全球照明市場規模為202億只（套），其中占9600萬套。2011年，LED燈將增加到122億套，并將在2016年達到9.92億套。在LED燈的各種應用中，排前三名的汽車、交通照明和標牌分別占了40%、28%和11%。LED燈的各項本錢及總本錢變化如圖19所示。

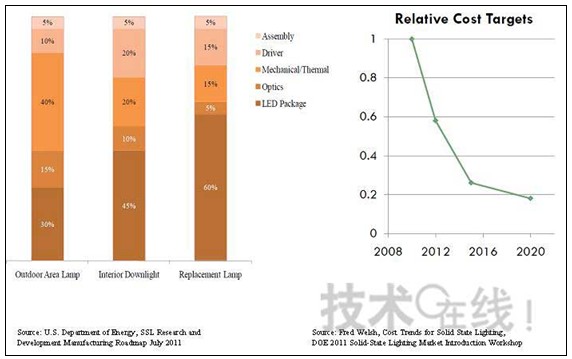

圖19 LED燈的各項本錢及總本錢變化
目前LED照明設計的挑戰
對于目前LED照明設計的挑戰，飛兆（Fairchild）PCIA照明業務部技術專家Brian Johnson回納出三方面： 一、小PCB尺寸及BOM本錢的壓力。LED燈驅動器要更網站建設http://www.365gf.com/緊湊；VDD電源、變壓器、輸進/輸出/VDD電解電容器等會將單位器件的本錢增加0.1~0.7美元。
二、壽命短。原因是電解電容器或高溫高濕條件下可靠性低；LED燈制造商吹噓有5萬小時以上的壽命時，很多未經排名推廣的電源壽命卻只有1~2萬小時。目前的質保期為3年，但應延長到5年。
三、高質量、高效率應用的電子設計需求。高功率因數（PF）、較低的總諧波失真(THD)；能源之星對5W及以上的貿易應用，要求PF≥0.9，住宅應用PF≥0.7。連續輸出電流（峰值變化＞5%）；調光；電氣效率在80%以上。
國際整流器(IR) 節能產品LED部經理Peter Green補充了以下幾點：正向電壓的Part-to-part變化、溫度變化、負溫度系數，動態阻抗低，色彩與色度的轉換等。他以為現有峰值電流降壓穩壓器方案需要進行很多改進（見圖20）。

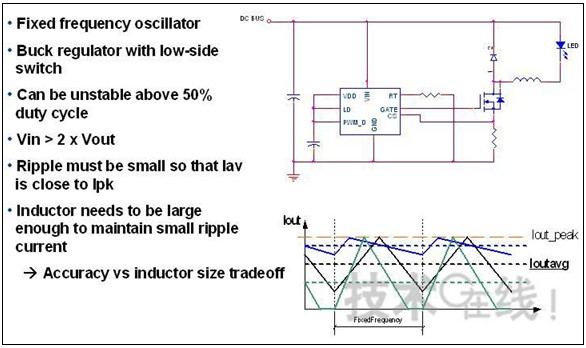

圖20 現有峰值電流降壓穩壓器方案需要進行很多改進
非隔離式器與小空間調光技術
Johnson表示，對于住宅照明，飛兆帶有功率因數校正(PFC)的FL7701智能非隔離式降壓LED驅動器可以解決小空間調光題目的挑戰。該器件采用寧波生活商家http://www.c3618.cn/vip/自動檢測AC輸進電壓狀態，實現了高PFC?？稍贒C輸進電壓狀態工作，自動檢測AC 或DC輸進電壓狀態。FL7701的結構和典型應用電路如圖23和圖24所示。
[1]

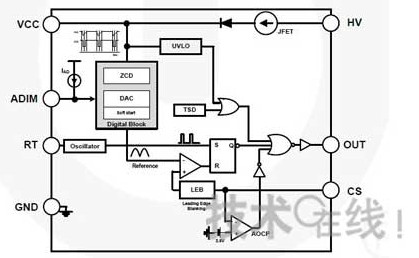

圖21 飛兆FL7701的結構方框圖

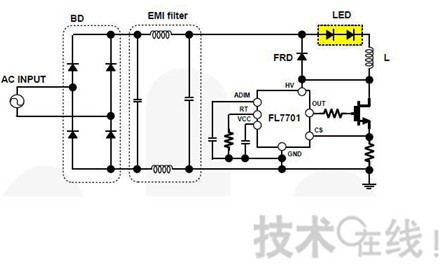

圖22 飛兆FL7701的典型應用電路圖
他具體解釋了將PCB減小60%的方法：集成了PFC功能；DC或AC離線輸進直接相連，故不再使用變壓器；沒有電解電容器；不用VDD電源；也沒有緩沖電路了。因此減少了20%的BOM本錢。同時，支持模擬調光。FL7701的設計空間與目前常用方案的比較如圖21所示。

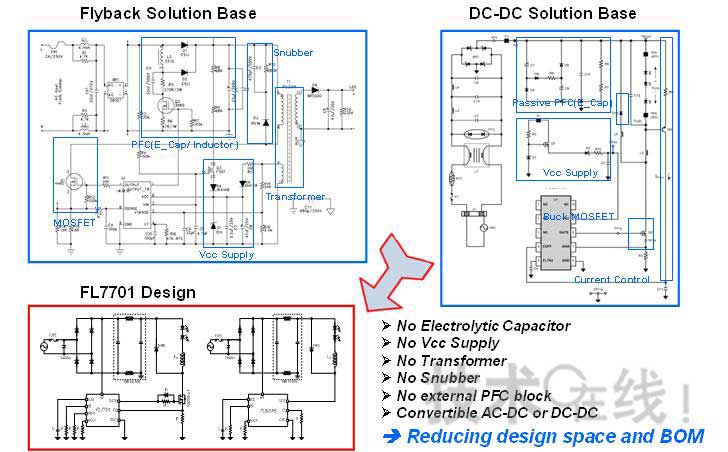

圖23 飛兆FL7701的設計空間與目前常用方案的比較
國際整流器的Peter Green 針對非隔離式驅動器，先容了剛開發出的一款高電壓連續降壓穩壓器控制芯片IRS2980 LEDrivIR。其內部功能框圖如圖24所示。
[2]

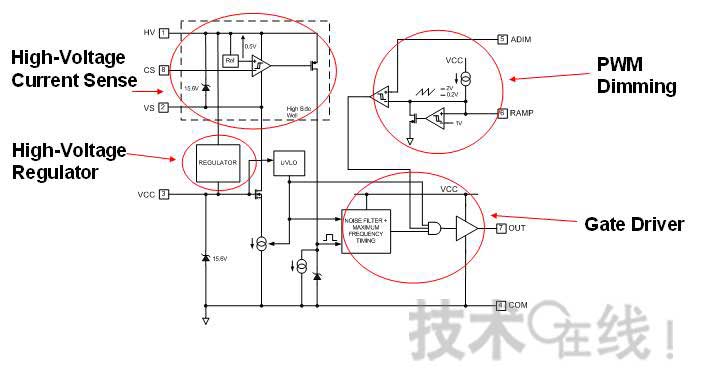

圖24 國際整流器IRS2980的內部功能框圖
其額定電壓為 600V，使用滯后均勻電流模式控制實現精準的電流控制。該芯片上有高電壓內部穩壓器（不需分立的VCC電源）和高側電流感應功能的低側 MOSFET 驅動器。模擬控制PWM調光，電流控制范圍為0% 至100%，最高工作頻率150kHz。
基于IRS2980的低本錢LED驅動器應用及參考設計的PWM調光選項分別如圖25和圖26所示。

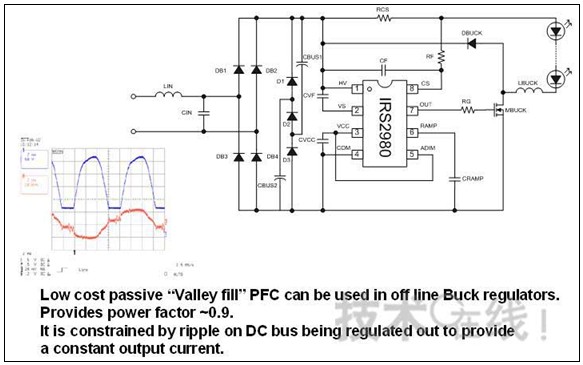

圖25 基于IRS2980的低本錢LED驅動器應用

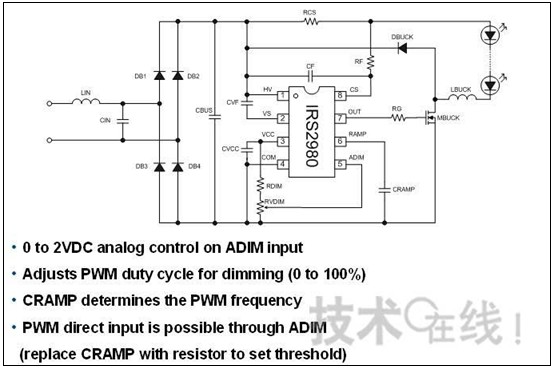

圖26 基于IRS2980參考設計的PWM調光選項
