減壓閥是通過調節，將進口壓力減至某一需要的出口壓力，并保持穩定的閥門。按結構形式可分為活塞式減壓閥、薄膜式減壓閥、波紋管式減壓閥等?；钊綔p壓閥體積小、便于調節、使用較廣、但靈敏度較薄膜式低，制造工藝要求高，適用于空氣、水、蒸汽等介質。特別是當介質溫度較高時，大量選用活塞式減壓閥。薄膜式減壓閥敏感度較高，但薄膜易損壞，且使用溫度受到限制，常用在水、空氣等溫度與壓力不高的場合。波紋管式減壓閥敏感度較高，但制造工藝復雜、成本高。
產品結構特點和用處
Y13H型先導活塞式蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥重要由閥座、主閥盤、活塞、彈簧等零件組成。導閥重要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變更，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功效。
產品重要用于蒸汽管路，起減壓穩壓作用。
| 流量系數(Cv) |
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 |
重要技巧參數
| 公稱壓力(Mpa) | 1.6 | 2.5 |
| 殼體實驗壓力(Mpa)* | 2.4 | 3.75 |
| 密封實驗壓力(Mpa) | 1.6 | 2.5 |
| 最高進口壓力(Mpa) | 1.6 | 2.5 |
| 出口壓力范疇(Mpa) | 0.1-1.0 | 0.1-1.6 |
| 壓力特征偏差(Mpa)△P2P | GB12246-1989 | |
| 流量特征偏差(Mpa)P2G | GB12246-1989 | |
| 最小壓差(Mpa) | 0.15 | 0.15 |
| 滲漏量 | GB12245-1989 | |
重要零件材料
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 底蓋 | WCB |
| 閥座 閥盤 | 2Cr13 |
| 缸套 | 2Cr13/25(鍍硬鉻) |
| 活塞 | 2Cr13/銅合金 |
| 活塞環 | 合金鑄鐵 |
| 導閥座 導閥桿 | 2Cr13 |
| 膜片 | 1Cr18Ni9Ti |
| 主閥彈簧 | 50CrVA |
| 導閥主彈簧 | 50CrVA |
| 調節彈簧 | 60Si2Mn |

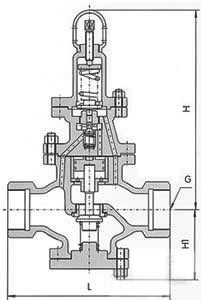

重要結構尺寸(法蘭連接尺寸按GB4216的規定)
| 公稱通徑DN | G | L | H | Hl |
| 15 | 1/2" | 140 | 295 | 90 |
| 20 | 3-4" | 140 | 330 | 98 |
| 25 | 1" | 160 | 330 | 110 |
| 32 | 1-1/4" | 180 | 330 | 110 |
| 40 | 1-1/4" | 200 | 345 | 125 |
| 50 | 2" | 230 | 345 | 125 |
Y13H型先導活塞式蒸汽減壓閥的外形尺寸和連接尺寸，請接洽我們索取。
