減壓閥作用

　　減壓閥是通過調節，將進口壓力減至某一需要的出口壓力，并保持穩定的閥門。按結構形式可分為活塞式減壓閥、薄膜式減壓閥、波紋管式減壓閥等。活塞式減壓閥體積小、便于調節、使用較廣、但靈敏度較薄膜式低，制造工藝要求高，適用于空氣、水、蒸汽等介質。特別是當介質溫度較高時，大量選用活塞式減壓閥。薄膜式減壓閥敏感度較高，但薄膜易損壞，且使用溫度受到限制，常用在水、空氣等溫度與壓力不高的場合。波紋管式減壓閥敏感度較高，但制造工藝復雜、成本高。

當前位置減壓閥 >> 先導活塞式蒸汽減壓閥

先導活塞式蒸汽減壓閥

　　　　　　

用處

先導活塞式蒸汽減壓閥系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥重要由閥座、主閥盤、活塞、彈簧等零件組成。導閥重要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變更，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功效。
產品重要用于蒸汽管路，起減壓穩壓作用。

重要技巧參數

公稱壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
殼體實驗壓力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24
密封實驗壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
最高進口壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口壓力范疇(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5
壓力特征偏差(Mpa)△P2P GB12246-1989
流量特征偏差(Mpa)P2G GB12246-1989
最小壓差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0
滲漏量 GB12245-1989
*：殼體實驗不包含膜片、頂蓋
重要零件材料
零件名稱 零件材料
閥體 閥蓋 底蓋 WCB
閥座 閥盤 2Cr13
缸套 2Cr13/25(鍍硬鉻)
活塞 2Cr13/銅合金
活塞環 合金鑄鐵
導閥座 導閥桿 2Cr13
膜片 1Cr18Ni9Ti
主閥彈簧 50CrVA
導閥主彈簧 50CrVA
調節彈簧 60Si2Mn

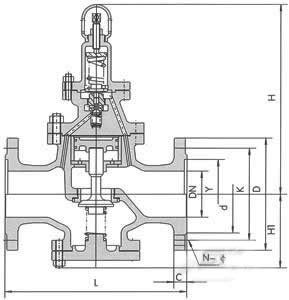

重要結構尺寸(法蘭連接尺寸按GB4216的規定)

公稱通徑
DN		 外 形 尺 寸
L H Hl
1.6/2.5MPa 4.0MPa
15 160 180 295 90
20 160 180 330 98
25 180 200 330 110
32 200 220 330 110
40 220 240 345 125
50 250 270 345 125
65 280 300 350 130
80 310 330 385 160
100 350 380 385 170
125 400 450 400 200
150 450 500 415 210
200 500 550 475 240
250 650 525 290
300 800 580 335
350 850 620 375
400 900 660 405
450 900 730 455
500 950 750 465



先導活塞式蒸汽減壓閥的外形尺寸和連接尺寸，請接洽我們索取。
