電源重要的請求是效率高，效率高的產品，發熱就低則穩固性就必定高。通常在電源部分有用隔離及非隔離兩種計劃，隔離的體積偏大，效率較低，在應用中，安裝方面都會產生很多標題，不如非隔離產品的市場前景大，在此我們重要討論非隔離的驅動計劃。
非隔離的應用的LED 日光燈電源，以臺灣廣鵬科技公司的A704WFT為例，A704WFT的MOS 管外掛，其基礎線路如圖1所示：

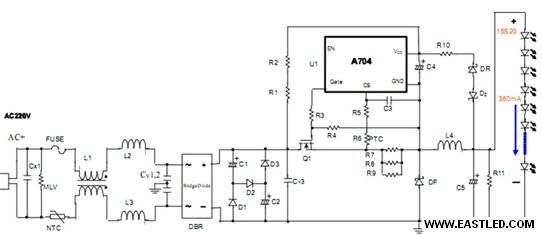

圖1：A704WFT非隔離LED 日光燈電源
電源特征：
1、市電供電（85~265V），外置MOS，功率不受限制；
2、低功耗，效率高，功率因數高；
3、具負載開路和短路保護、輸出過壓保護功效，電流紋波特征好，輸出電流近似DC直流，無燈 閃現象，負載才能高，能驅動高達600mA的電流；
4、客戶已做出15W的尺度電路,效率88％，功率因數0．91，可以通過CE認證，包含EN55015的EMI測試，照明燈具25W以下C類諧波尺度，EFT的1000V脈沖群測試，ESD的2000V靜電測試。15串利用可以輸出端低電壓把持，無需應用傳統大顆電容器，可很好把持電流的輸出諧波；
5、A704的LED日光利用計劃比擬成熟可靠，我們可供給LED日光燈可過EMC測試的PCB線路及BOM表參考，提高客戶設計開發產品的速度！
二 LED光源
采用臺灣琉明斯的專利結構的LED 燈珠，其芯片放置于接腳上，熱能過銀腳直接將芯片節點所產生的熱帶出來，同傳統的直插產品，及傳統的貼片產品在散熱方面有質的不同，芯片的節點溫度不會產生累積，從而保證了光源燈珠的良好應用性，保證光源燈珠的長壽命，低光衰。
傳統貼片產品，雖能通過芯片的金線聯接正負極，同時也是讓芯片產生的熱能過金線連接至銀腳，熱與電的傳導均是由金錢傳導的，熱的積累時間長了會直接影響LED 日光燈管的壽命。
傳統的貼片產品熱傳導路線及方法如下圖2：
圖2：傳統的貼片產品熱傳導路線及方法
而琉明斯的LED 傳導路線及方法如下圖3：

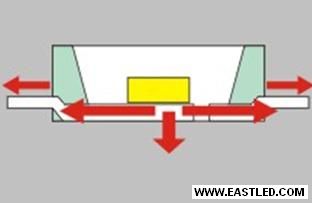

圖3：琉明斯的LED 傳導路線及方法
琉明斯的LED 其專利的散熱結構能讓芯片節點產生的熱量敏捷帶出，在芯片處不產生熱的累積，從而實現LED 光源燈珠能長壽命應用。而且琉明斯公司在LED 的壽命測試過程中，對于高低溫沖擊、過回流焊、高溫高濕的應用等各種復雜的利用環境都做了完整的實驗分析，確保正常應用的低光衰的長壽命!
三 散熱
將紅外線輻射散熱引進并利用于日光燈管，是提高燈管應用壽命的重要手段。在散熱考慮中，我們將LED 光源燈珠的散熱及電源的散熱離開來，互不干擾，從而保證散熱的公平性。

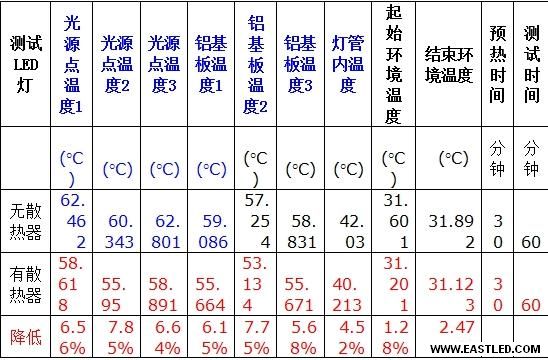

熱傳導的道路有三種，對流、傳導及輻射。在封閉的環境中，對流及傳導實現的可能較小，而通過輻射將熱散發出來，是日光燈管考慮的重點。以下是我們做的LED 日光燈管的測試數據，在LED 銀腳焊點外測出的溫度才58度
以上數據為輸進功率為：11.2瓦，光通量在：890LM時的測試報告。最高管內溫度為40.213度，這樣的溫度讓電源的電容器能長時間從容的工作，從而保證了電源的長壽命應用!
四 安全
安全，這里重要說PC 阻燃塑膠管，由于紅外線散熱能穿透PC 管，則我們設計考慮LED 燈應用時，能更多的考慮其安全性，用全塑的物理盡緣方法，即使在應用非隔離的電源也能盡對的保證應用的安全性。
LED 日光燈的發展已有相當長的時間了，從節能的后果來看，它的未來利用面是相當廣闊的，除了節能，其安全、長壽命的應用是我們更應當關注的!
安全！在LED日光燈的的設計中是第一要素，應用PC 阻燃材料的日光燈，在解決了安全標題后，如何提高壽命，上面的各項目提出的解決之道盼看給眾多LED 日光燈管廠家供給更多的思考方法!
