安全閥作用
安全閥是安裝在設備、容器或管道上,起超壓保護作用,當容器或管道內壓力超過允許值時,閥門自動開啟排放介質;當壓力降低到規定值時,閥門自動關閉。安全閥可根據驅動模式不同分為直接作用式和先導式。直接式安全閥是由閥門進口的系統壓力直接驅動,此時,它由彈簧或重錘提供的機械栽荷來克服作用在閥瓣下方的介質壓力。先導式安全閥是由一個機構來先導驅動,利用機構釋放或施加一個關閉力使安全閥開啟或關閉。安全從外部結構上可分為:有無扳手、有無波紋管、有無散熱片。
安全閥是安裝在設備、容器或管道上,起超壓保護作用,當容器或管道內壓力超過允許值時,閥門自動開啟排放介質;當壓力降低到規定值時,閥門自動關閉。安全閥可根據驅動模式不同分為直接作用式和先導式。直接式安全閥是由閥門進口的系統壓力直接驅動,此時,它由彈簧或重錘提供的機械栽荷來克服作用在閥瓣下方的介質壓力。先導式安全閥是由一個機構來先導驅動,利用機構釋放或施加一個關閉力使安全閥開啟或關閉。安全從外部結構上可分為:有無扳手、有無波紋管、有無散熱片。
型號
(K)Ax46F(Y)-16
(K)Ax46F(Y)-25
(K)Ax46F(Y)-40
(K)Ax46F(Y)-64
(K)Ax46F(Y)-100
AF46Y-16
AF46Y-25
AF46Y-40
AF46Y-64
AF46Y-100
用處
先導式安全泄壓閥是一種新奇結構的安全閥。重要用于石油自然氣、化工、電力、冶金和城市燃氣等范疇,是受壓設備、容器或管路上的最佳超壓保護裝置。先導式安全閥重要長處是變彈簧直接作用為導閥間接作用,提高了動作的敏銳度,而且主閥采用套筒活塞式,雙重密封閥座結構,動作精度高、重復性好、回座快、不泄漏、能帶高背壓排放、工作等命長、工作穩固可靠,它還可在線調校,重復啟跳排放后,仍然能主動回座,封閉周密,把持保護方便。

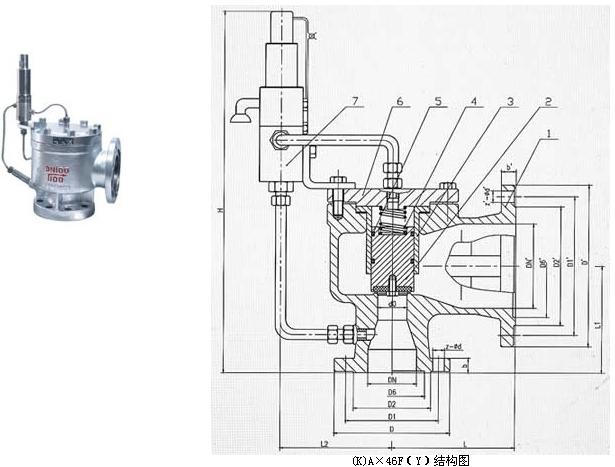

重要零部件材料
NO.
|
零件名稱
|
Ax46Y/F 材料
|
KAX46Y/F材料
|
1
|
閥體
|
WCB
|
WCB
|
2
|
閥瓣
|
2Cr13/2Cr13+PTFE
|
1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE
|
3
|
導向套
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
4
|
彈簧
|
50CrVA
|
50CrVA
|
5
|
O型圈
|
氟橡膠
|
氟橡膠
|
6
|
閥蓋
|
25
|
25
|
7
|
導閥
|
部件
|
先導式安全閥的外形尺寸和連接尺寸,請接洽我們索取。
